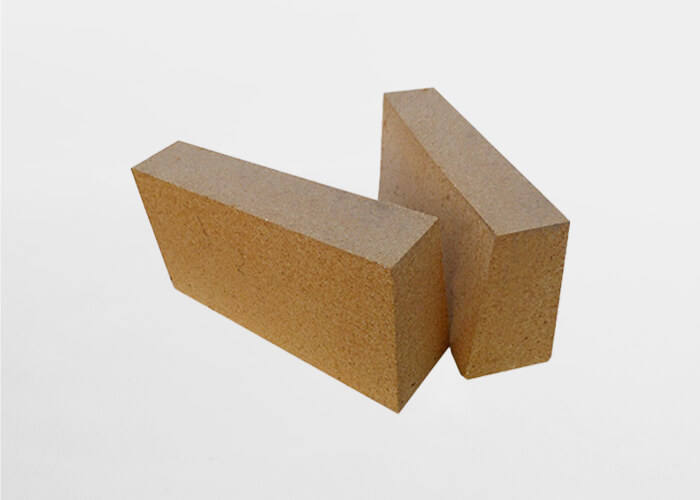

粘土磚以粘土熟料作骨科，耐火粘土作結(jié)合劑制成的Al2O3含量為30～48％的耐火材料制品。
制造粘土磚的原料是粘土質(zhì)礦物。耐火粘土一般可分為硬質(zhì)粘土和軟質(zhì)粘土。在耐火材料制造工藝中，前者大多數(shù)經(jīng)煅燒后用作熟料；后者加水后，塑性好，容易燒結(jié)，多用作結(jié)合劑。
粘土礦物主要有高嶺石(Al2O3·2SiO2·2H2O)、地開石(成分與高嶺石相同,但晶格常數(shù)不同)、蒙脫石(Al2O3·4SiO2·6H2O)和云母類礦物。
粘土質(zhì)耐火材料原料豐富，加工簡便，價格低廉，因此比其他任何耐火材料使用得更為廣泛。用于高爐、熱風(fēng)爐、化鐵爐、盛鋼桶及澆鋼系統(tǒng)和均熱爐、加熱爐、有色金屬熔煉爐、硅酸鹽工業(yè)和化學(xué)工業(yè)用窯爐以及所有熱工設(shè)備的煙囪和煙道等。
粘土磚主要用途：
廣泛用于冶金、建材、化工、石油、機(jī)械制造、硅酸鹽、動力等工業(yè)領(lǐng)域。
| 項(xiàng)目 |
指標(biāo) |
||||||||
|
N-1 |
N-2a |
N-2b |
N-3a |
N-3b |
N-4 |
N-5 |
N-6 |
||
| 耐火度, ℃ ≥ |
1750 |
1730 |
1730 |
1710 |
1710 |
1690 |
1670 |
1580 |
|
| 荷重軟化開始溫度, ℃, [0.2MPa×0.6%] ≥ |
1400 |
1350 |
-- |
1320 |
-- |
1300 |
-- |
-- |
|
| 重?zé)€變化率， % | 1400℃×2h |
+0.1 -0.4 |
+0.1 -0.5 |
+0.2 -0.5 |
-- |
-- |
-- |
-- |
-- |
| 1350℃×2h |
-- |
-- |
-- |
+0.2 -0.5 |
+0.2 -0.5 |
+0.2 -0.5 |
+0.2 -0.5 |
-- |
|
| 顯氣孔率, % ≤ |
22 |
26 |
24 |
24 |
26 |
24 |
26 |
28 |
|
| 常溫耐壓強(qiáng)度, MPa ≥ |
30.0 |
20.0 |
25.0 |
20.0 |
15.0 |
20.0 |
15.0 |
15.0 |
|
Copyright ? 2020-2023 鄭州榮盛窯爐耐火材料有限公司 | 豫ICP備13012392號 | 公司營業(yè)執(zhí)照信息公示
